How to Reset Password HP Switch


Step 1 ขั้นตอนการเตรียมอุปกรณ์

1.1Switch HP2530-24 G
1.2สาย Console
    1.2.1  สาย Console Cable โดยด้านนึงเป็นหัว DB9 และปลายสายเป็น RJ 45
    1.2.2  Serial Cable DB9 Convert-to USB
1.3 อุปกรณ์ปลายแหลม (สามารถใช้ ลวดหนีบกระดาษได้)



Step 2 ต่อสาย Console เข้ากลับคอมพิวเตอร์ที่ต้องการ Configuration และทำการ Reset Password (ตามภาพประกอบ)


Step 3 ทำการเช็ค Port  ของสายคอนโซนก่อนว่าได้รับเป็น  Port อะไร  (ตามภาพประกอบ)  ส่วนเครื่องของผู้เขียนได้ port Com4 ครับ

Step 4 ขั้นตอนต่อไปทำการ Download โปรแกรมที่จะใช้ Console เข้าไปที่ Switch HP2530 โดยจะใช้เป็นโปรแกรม Putty โดยโปรแกรม Putty จะมี Version ทั้ง 64 bit และ 32bit ซึ่งต้องตรวจสอบด้วยว่าเครื่องที่เราใช้เป็นวินโดว์กี่บิต และดำเนินการติดตั้งให้เรียบร้อย


Step 5  ใช้โปรแกรม Putty สำหรับ Configuration

5.1ขั้นตอนต่อไปให้คลิกที่ Serial (ตามภาพ) และให้ใส่ Port COM  ที่ตรวจสอบในขั้นตอน Step 4 โดยเครื่องของผู้เขียนได้รับ Port COM3 ให้ถูกต้อง ปรับ Speed Clock 9600 แล้วก็ Open ได้เลย

5.2 จะแสดงหน้าต่างให้ User Configuration
 Step 6  ขั้นตอนการ Reset Password Switch HP2530

6.1 จากภาพจะเห็นว่า Switch จะให้ใส่ Username และ Password ทำให้ไม่สามารถ Configuration

6.2 ทำการ Reset Switch โดยใช้ ลวดหนีบเอกสารจิ้มไปที่ Reset (ตามภาพ) ค้างไว้ 10 วินาที และจิ้มไปที่ Clear 10
     วินาที (ตามภาพ)  และให้สังเกตไฟที่ Switch จะแสดงสีเขียวทุก PORT และเอาลวดหนีบกระดาษออก

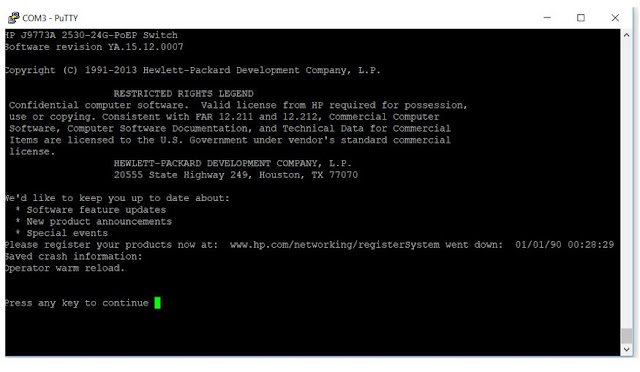

6.3 จากนั้น Switch จะบูตใหม่ให้สังเกตที่ Prompt จะแตกต่างจากขั้นตอนที่ 6.1  ให้ผู้อ่านสามารถ Configuration  ใหม่ได้
